کوره ذوب به عنوان قلب تپنده کارگاههای ریختهگری، وظیفه تامین حرارت لازم برای تغییر فاز فلزات از جامد به مذاب را با کمترین میزان تغییرات ناخواسته متالورژیکی بر عهده دارد. در ادبیات سنتی و کف کارگاه، به این تجهیزات استراتژیک کوره ریختهگری نیز میگویند.
در صنعت ریخته گری پنج نوع کوره بیشتر استفاده میشود: در صنعت ریخته گری پنج نوع کوره بیشتر استفاده میشود:
- کوره القایی
- کوره قوس الکتریکی
- کوره بوتهای
- کوره دوار
- کوره کوپلا
به عنوان مرجع تخصصی تامین مواد ریختهگری در کنار خطوط ذوب، تیم فنی فارس ریزان مواد همواره تاکید میکند که تجهیزات ذوبگیری باید بالاترین تطابق را با نوع شارژ و مواد مصرفی داشته باشند تا علاوه بر کاهش هزینههای جاری، سلامت ساختاری مذاب تا لحظه بارریزی تضمین گردد.
معرفی انواع کورههای ذوب فلزات در ریختهگری بر اساس مکانیزم
مکانیزمهای ذوب فلزات در صنعت ریختهگری عموماً بر پایه استانداردهای مهندسی خاصی طراحی میشوند که شامل ایجاد حرارت از طریق القای الکترومغناطیسی، تخلیه انرژی با قوس الکتریکی، و یا انتقال حرارت از طریق مقاومت و سوختهای فسیلی است. انتخاب هر مکانیزم، اتمسفر کوره و میزان تماس مذاب با عوامل اکسیدکننده را تعیین میکند. در ادامه، رایجترین این کورهها را در کارگاه بررسی میکنیم.

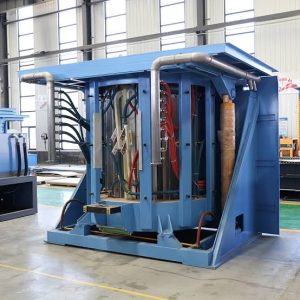

کوره القایی ذوب آهن و فولاد (Induction Furnace)
اساس کار کوره القایی تولید حرارت از درون خود شارژ فلزی است. با عبور جریان متناوب از کویلهای مسی، یک میدان الکترومغناطیسی قوی ایجاد میشود که جریانهای گردابی (Eddy Currents) را در قطعات فلزی القا کرده و مقاومت الکتریکی خود فلز باعث ذوب سریع آن میشود. این مکانیزم تمیزترین روش برای ذوب آهن و فولاد است، زیرا اتمسفر کوره کاملاً کنترلشده بوده و تلاطم الکترومغناطیسی ذاتی آن باعث همگن شدن دقیق عناصر آلیاژی در حین ذوبگیری میگردد.

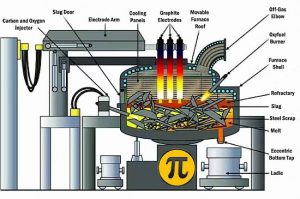

کوره قوس الکتریکی (Electric Arc Furnace – EAF)
عملکرد کوره قوس الکتریکی در ریخته گری بر پایه ایجاد اتصال کوتاه و تخلیه انرژی الکتریکی با ولتاژ بالا بین الکترودهای گرافیتی و شارژ فلزی (قراضه) استوار است. دمای بسیار بالای قوس (گاهی تا ۳۰۰۰ درجه سانتیگراد در نقطه برخورد) این کوره را به گزینهای ایدهآل برای ذوب سریع قراضههای سنگین، فولادهای آلیاژی و سوپرآلیاژها تبدیل میکند. در این سیستم، امکان انجام عملیات متالورژیکی پیچیده و سربارهگیریهای چندگانه برای حذف گوگرد و فسفر به راحتی فراهم است.

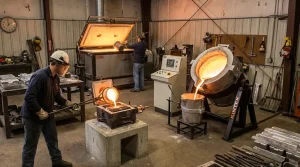

کوره بوته ای برقی و گازی (Crucible)
در ساختار کوره بوته ای، تماس مستقیمی بین منبع حرارت و فلز وجود ندارد. فلز درون یک محفظه نسوز (گرافیتی یا سیلیکون کارباید) قرار میگیرد و حرارت تولید شده توسط مشعلهای گازی یا المنتهای برقی (مقاومتی) از بیرون به بدنه بوته و سپس به شارژ منتقل میشود. این کوره در کارگاههای ریختهگری آلومینیوم و فلزات رنگین که نیازمند کنترل شدید اکسیداسیون و تغییر سریع و مکرر نوع آلیاژ هستند، کاربرد گستردهای دارد.
کوره دوار (Rotary kiln)
مکانیزم کوره دوار بر پایه چرخش افقی یا مایل بدنه استوانهای کوره و احتراق سوختهای فسیلی (گاز یا مازوت) استوار است. در این روش، حرارت علاوه بر برخورد مستقیم شعله، از طریق تشعشع دیوارههای داغ نسوز به مذاب منتقل میشود که باعث افزایش راندمان حرارتی میگردد.

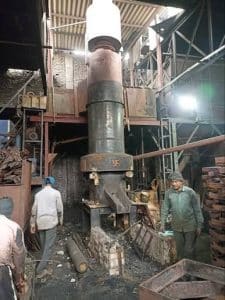

کوره کوپلا (Cupola furnace)
کوره کوپلا که با سوخت کک کار میکند، در گذشته اصلیترین کوره ذوب چدن بود. امروزه در خطوط تولید مدرن، کورههای کوپلا به دلیل محدودیتهای زیستمحیطی، عدم امکان کنترل دقیق آنالیز شیمیایی و افت راندمان، به سرعت در حال جایگزینی با کورههای القایی هستند و استفاده از آنها تنها در ریختهگریهای سنتی و تناژ بالا توجیه دارد.
مقایسه فنی کورههای صنعتی ذوب بر اساس نوع فلز و آلیاژ
انتخاب کوره در خط تولید مستقیماً به نوع آلیاژ، حساسیت به اکسیداسیون مذاب و الزامات اتمسفر ذوبگیری بستگی دارد. هر فلز در تماس با اتمسفر کورههای مختلف (اکسیدی، خنثی یا احیایی) رفتار متالورژیکی متفاوتی نشان میدهد و تطابق استاندارد آلیاژها با شرایط کوره، تعیینکننده میزان افت عناصر پایه و سلامت قطعه ریختگی است.
| نوع کوره | مناسب برای |
|---|---|
| القایی | چدن، فولاد |
| بوتهای | آلومینیوم |
| قوس | فولاد |
| دوار | آلومینیوم |
| کوپلا | چدن |
بهترین کوره برای ذوب فلزات آهنی (چدن و فولاد)
برای تولید آلیاژهای آهنی، به ویژه فولاد و چدن، کورههای القایی و قوس الکتریکی استانداردهای اصلی کارخانه محسوب میشوند. در ذوب چدن، اتمسفر نسبتاً خنثی و تلاطم الکترومغناطیسی کوره القایی باعث همگن شدن سریع ترکیب شیمیایی و کاهش افت کربن و سیلیسیم میشود؛ این شرایط پایدار حرارتی پیشنیاز اصلی در بهبود کیفیت مذاب چدن پیش از افزودن جوانهزاها به شمار میرود.
بر اساس شرایط کارگاه، این کورهها به شکل زیر تفکیک میشوند:
- کوره القایی: بهترین انتخاب برای چدن خاکستری، نشکن و فولادهای آلیاژی تمیز. به دلیل عدم وجود منبع حرارتی آلاینده (مانند کک)، گوگرد و فسفر ناخواسته وارد مذاب نمیشود.
- کوره قوس الکتریکی: زمانی که شارژ شامل قراضههای سنگین فولادی با کیفیت پایین باشد، اتمسفر این کوره اجازه عملیات متالورژیکی دوگانه (اکسیدی برای فسفرزدایی و احیایی برای گوگردزدایی) را به متالورژ میدهد.
کوره مناسب ذوب آلومینیوم و فلزات غیرآهنی (مس و برنج)
برای ذوب آلومینیوم و سایر فلزات رنگین، کورههای بوتهای و تشعشعی بالاترین راندمان متالورژیکی را ارائه میدهند. مذاب آلومینیوم به شدت مستعد اکسیداسیون سطحی و جذب گاز هیدروژن است، بنابراین تماس مستقیم با محصولات احتراق (مانند بخار آب در شعله مستقیم) یک خطای مهندسی محسوب میشود.
- کورههای بوتهای (مقاومتی یا گازی): به دلیل اینکه حرارت از جداره بوته به فلز منتقل شده و شعله با مذاب در تماس نیست، کمترین میزان اکسیداسیون و تشکیل سرباره اکسیدی (Dross) را به همراه دارند.
- کورههای القایی کانالدار: در ذوب پیوسته آلیاژهای مس و برنج، برای جلوگیری از تبخیر شدید عنصر روی (Zinc) و کنترل دقیق دمای فوقذوب، از این کورهها استفاده میشود تا تلفات عناصر آلیاژی به حداقل برسد
پارامترهای کلیدی در ارزیابی و راندمان کورههای ذوب
ارزیابی دقیق پارامترهای مهندسی نظیر راندمان حرارتی، مصرف انرژی و سرعت ذوبگیری، مبنای اصلی محاسبه قیمت تمامشده مذاب و تضمین سودآوری در هر شیفت کاری ریختهگری است. در کف کارگاه، انتخاب کوره صرفاً بر اساس قیمت خرید تجهیزات انجام نمیشود، بلکه هزینههای جاری و بازدهی حرارتی آن در بلندمدت تعیینکننده توجیه اقتصادی خط تولید است.
سرعت ذوبگیری (Melting Rate) و تناژ تولید
سرعت ذوب گیری مستقیماً تعیینکننده ظرفیت خروجی و تناژ تولید روزانه کارگاه است. در خطوط ریختهگری که خط قالبگیری پیوسته دارند، کوره باید توانایی تامین مستمر مذاب آماده به بارریزی را داشته باشد.
- کورههای القایی و قوس الکتریکی: به دلیل تزریق مستقیم و متمرکز انرژی الکتریکی به شارژ، بالاترین سرعت را ارائه میدهند. به عنوان یک استاندارد کارگاهی، یک کوره القایی با توان متناسب میتواند یک تن شارژ آهن یا فولاد را در محدوده زمانی ۴۵ الی ۶۰ دقیقه به دمای بارریزی برساند.
- کورههای بوتهای و دوار: به دلیل مکانیزم انتقال حرارت غیرمستقیم (از طریق هدایت جداره بوته یا تشعشع)، سرعت ذوبگیری پایینتری دارند و زمان پیکاپ حرارتی تا رسیدن فلز به نقطه ذوب در آنها طولانیتر است.
بررسی راندمان حرارتی و هزینههای جاری انرژی
راندمان حرارتی نشاندهنده درصد انرژی مفیدی است که توسط فلز جذب میشود تا به مذاب تبدیل گردد؛ این فاکتور مستقیماً با مصرف انرژی (برق یا گاز) در ارتباط است.
- محدوده تقریبی مصرف انرژی: در کورههای الکتریکی، راندمان حرارتی به دلیل تولید حرارت در بطن مذاب یا تخلیه مستقیم قوس بسیار بالا بوده و بین ۶۰ تا ۷۵ درصد متغیر است. برای ذوب یک تن فولاد در کوره القایی، مصرف برق معمولاً در بازه ۵۰۰ تا ۶۰۰ کیلووات ساعت قرار میگیرد. در مقابل، کورههای متکی به سوختهای فسیلی (گاز یا گازوئیل) راندمان پایینی در حدود ۲۰ الی ۳۰ درصد دارند، زیرا بخش عمدهای از حرارت از طریق اگزوز دفع میشود.
- عوامل موثر بر حفظ راندمان: در شرایط واقعی تولید، کیفیت دیرگدازها و عمر جداره و نسوز کوره مهمترین سد در برابر پرت حرارتی و اتلاف انرژی از دیوارهها محسوب میشود. استفاده از مواد مصرفی باکیفیت و استاندارد که توسط تامینکنندگان تخصصی نظیر فارس ریزان مواد ارائه میگردند، برای حفظ ایزولاسیون حرارتی کوره و ثبات راندمان انرژی در کمپینهای ذوبگیری ضروری است.
کدام مکانیزم ذوب برای خط تولید شما مناسبتر است؟
انتخاب نهایی مکانیزم ذوب مستقیماً به توجیه اقتصادی ظرفیت کوره، تنوع شارژ کوره و میزان نیاز به عملیات متالورژیکی نظیر سرباره گیری در حین ذوب وابسته است. در مهندسی تجهیزات کارگاه، سرمایهگذاری روی کورههای متداول همیشه بهترین راهکار نیست؛ بلکه باید رفتار حرارتی کوره با استراتژی تولید همخوان باشد.
از منظر توجیه اقتصادی ظرفیت ذوب، تفاوت فاحشی میان کارگاههای کوچک (زیر ۱ تن) و خطوط با تناژ صنعتی وجود دارد. نصب یک کوره قوس الکتریکی یا القایی چند تنی برای کارگاهی که روزانه به مقادیر محدودی مذاب نیاز دارد، صرفاً باعث خواب سرمایه، اتلاف شدید انرژی در پیشگرمها و افزایش هزینه نگهداری نسوزها میشود.
انتخاب کوره برای تولیدات کمحجم و تنوع بالای شارژ
برای کارگاههای قطعهریزی سفارشی (Job Shops) که ظرفیت ذوب آنها زیر ۱ تن است و در یک شیفت کاری نیاز به تغییر مکرر نوع آلیاژ (مثلاً از چدن به فولاد یا تغییر گرید آلومینیوم) دارند، کورههای بوتهای و کورههای القایی فرکانس بالا با ظرفیت پایین بهترین انتخاب مهندسی هستند:
- عدم نیاز به نگهداری پاشنه مذاب (Heel) و امکان تخلیه کامل کوره.
- قابلیت تعویض سریع بوته برای جلوگیری از آلودگی متقاطع (Cross-contamination) بین آلیاژهای مختلف.
- توجیه اقتصادی بالا برای تولیدات کمحجم به دلیل هزینههای پایینتر راهاندازی و توقف مکرر دستگاه.
انتخاب بر اساس الزامات کنترل دقیق سرباره و آنالیز شیمیایی
زمانی که شارژ کوره شما شامل قراضههای روغنی، زنگزده یا ضایعات برگشتی با کیفیت پایین باشد، کوره انتخابی باید فضای کافی و اتمسفر مناسب برای سرباره گیری مکرر را در اختیار متالورژ قرار دهد.
- کوره قوس الکتریکی: به دلیل سطح مقطع وسیع حمام مذاب و امکان باز کردن درب کوره، بهترین شرایط را برای افزودن کمکذوبها، اکسیژندمی و تخلیه سربارههای فسفری و گوگردی فراهم میکند.
- کوره القایی: اگر شارژ اولیه شما تمیز و استاندارد (مثل شمش و قراضه برگشتی تمیز) است و نیازی به تغییرات بنیادی در آنالیز شیمیایی ندارید، کوره القایی با ایجاد تلاطم ذاتی، مذابی کاملاً همگن و تمیز با حداقل سرباره را به شما تحویل میدهد.
انتخاب صحیح مکانیزم کوره، تنها گام نخست در مسیر تولید قطعات ریختگی بدون عیب و اقتصادی است. صرفنظر از نوع تجهیزات نصب شده در کف کارگاه، حفظ راندمان حرارتی کوره و دستیابی به کیفیت نهایی مذاب، وابستگی مستقیمی به ایزولاسیون صحیح و مواد مصرفی دارد.
برای ارتقاء بهرهوری خطوط ذوبگیری، تطابق دقیق جرمهای نسوز با شرایط ترمومکانیکی کوره و انتخاب بهینهترین افزودنیهای متالورژیکی، میتوانید با تیم مهندسی فارس ریزان مواد در تماس باشید تا راهکارهای تخصصی متناسب با شرایط تولید کارگاه شما ارائه گردد.
