قالب ریختهگری محفظهای مهندسیشده با هندسه دقیق و معکوسِ قطعه نهایی است که مذاب فلزات درون آن ریخته شده و پس از طی شدن سیکل انجماد، شکل فیزیکی آن را به خود میگیرد. در صنعت متالورژی، فرآیندهای قالبگیری و ماهیچهسازی نقشی حیاتی در تعیین کیفیت ساختاری و مکانیکی قطعات ایفا میکنند؛ چرا که رفتار حرارتی قالب، مستقیماً بر نحوه انجماد و ریزساختار فلز تاثیر میگذارد. انتخاب صحیح نوع قالب (از ماسهای تا فلزی) بر اساس نقطه ذوب آلیاژ و هندسه قطعه، علاوه بر کاهش عیوبی نظیر انقباض و تخلخل، از نظر اقتصادی و مدیریت هزینههای تولید برای کارخانهها بسیار تعیینکننده است.

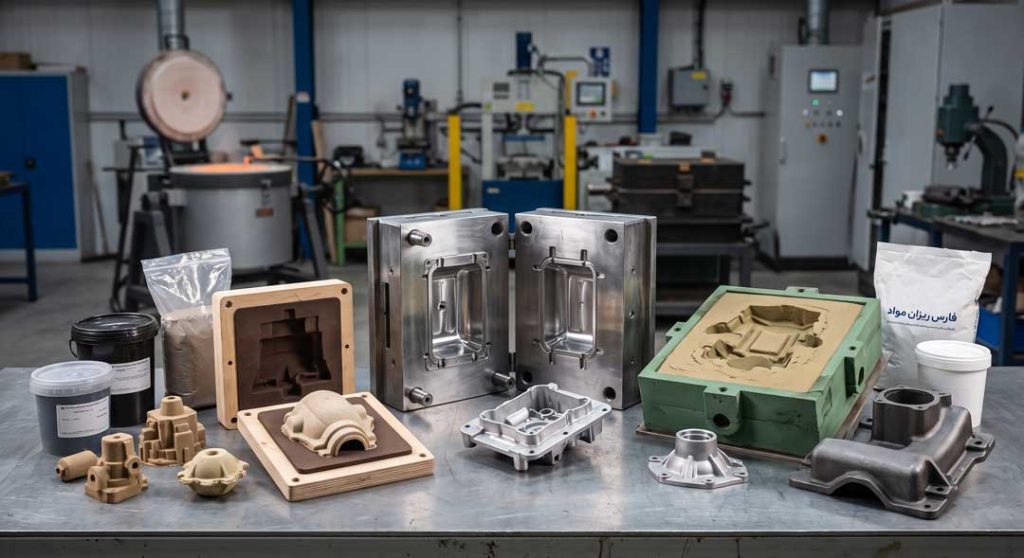

قالبهای ریختهگری چگونه دستهبندی میشوند؟
دسته بندی ریخته گری در صنعت، به طور عمده بر اساس میزان ماندگاری قالب و قابلیت استفاده مجدد از ساختار آن پس از اتمام سیکل انجماد انجام میگیرد. این طبقهبندی فیزیکی، تعیینکننده اصلی هزینههای ابزارسازی اولیه، محدودیتهای دمایی ذوب و سرعت خط تولید در کارخانهها است.

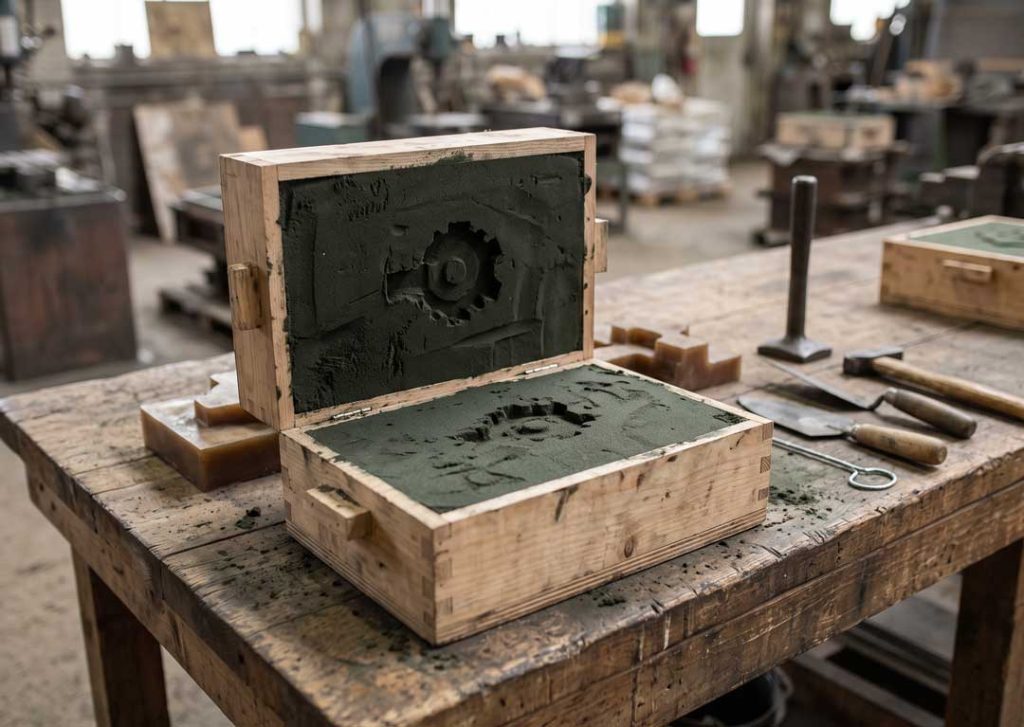

قالبهای موقت (Expendable Molds)
این سیستمها به گونهای طراحی میشوند که پس از انجماد مذاب، برای آزادسازی قطعه نهایی به طور کامل تخریب شوند. متریال پایه در این روش معمولاً انواع ماسه، گچ یا سرامیک است که توانایی تحمل شوکهای حرارتی بسیار بالا را دارند. به همین دلیل، برای ریختهگری فلزات سنگین و آلیاژهای آهنی (چدن و فولاد) با دمای ذوب بالا، رایجترین و اقتصادیترین گزینه در تناژهای مختلف به شمار میروند.

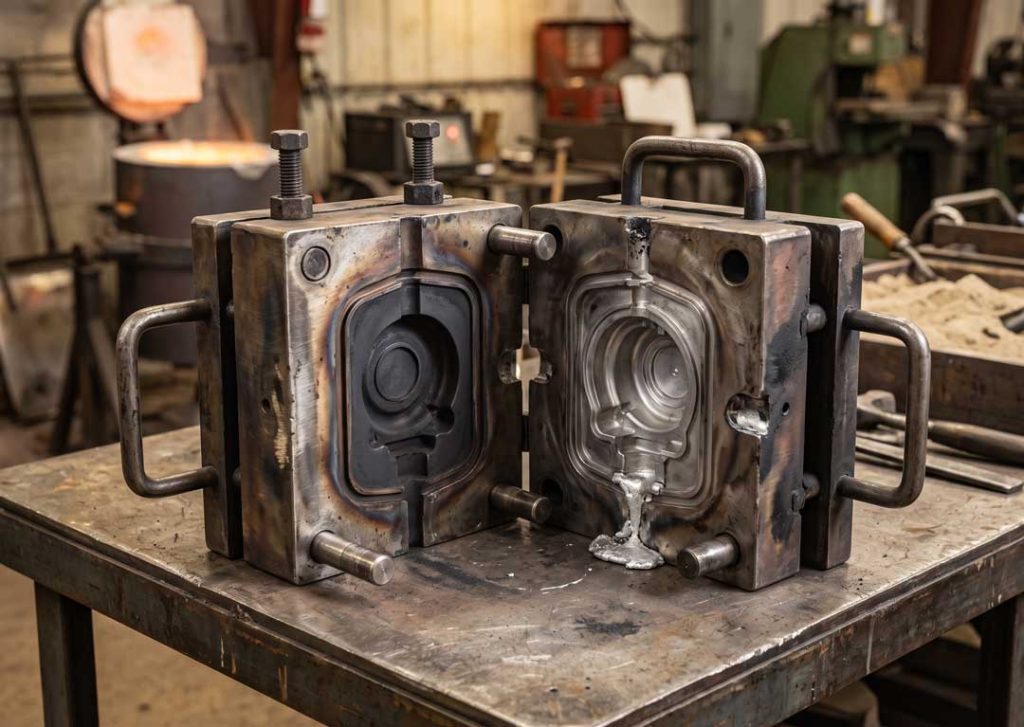

قالبهای دائم (Permanent Molds)
قالبهای دائم، محفظههای فلزی دقیق و ماشینکاری شدهای هستند که توانایی تحمل هزاران سیکل حرارتی پیدرپی را بدون نیاز به بازسازی یا تخریب دارند. به دلیل محدودیت تحمل حرارتی خودِ متریال قالب (اغلب فولادهای ابزار گرمکار یا چدنهای آلیاژی)، این روش عمدتاً برای فلزات غیرآهنی با نقطه ذوب پایینتر مانند آلومینیوم، مس، روی و منیزیم کاربرد دارد.
قالبهای نیمهدائم (Semi-Permanent Molds)
این سیستمها یک راهکار ترکیبی شامل بدنه فلزی دائم (برای شکلدهی دقیق پوسته خارجی قطعه) و ماهیچههای ماسهای یا موقت (برای ایجاد حفرات و هندسههای داخلی پیچیده) هستند. در تولید قطعات خاص و پیچیده صنعتی، مانند بلوک سیلندر موتورها یا منیفولدها، که خروج قطعه فلزی از حفرات داخلی غیرممکن است، از این استراتژی هیبریدی استفاده میشود.
انواع قالبهای موقت در ریختهگری
قالبهای موقت (Expendable molds) ساختارهایی تخریبپذیر هستند که عمدتاً بر پایه ذرات نسوز پایه (مانند سیلیس، کرومیت یا زیرکون) و انواع بایندرها شکل میگیرند. برای ایجاد یک قالب ماسه ای مستحکم که توانایی تحمل فشار متالوستاتیک مذاب در دماهای بالا را داشته باشد، انتخاب نوع پیوند شیمیایی یا فیزیکی ضروری است. استفاده بهینه از چسبها و رزینهای ریختهگری استاندارد که توسط شبکههای تامینی نظیر فارس ریزان مواد در اختیار واحدهای صنعتی قرار میگیرد، ضامن حفظ پایداری دیواره قالب و جلوگیری از ریزش ماسه پیش از انجماد کامل فلز است.
قالب ماسه تر (Green Sand)
این قالب مخلوطی انعطافپذیر و اقتصادی از ماسه، خاک رس (بنتونیت به عنوان چسب گیرش فیزیکی)، آب و افزودنیهای کربنی است که در زمان ذوبریزی همچنان درصد مشخصی رطوبت به همراه دارد.
-
کاربرد: مناسب برای خطوط تولید انبوه و مکانیزه قطعات کوچک تا متوسط در آلیاژهای چدنی، فولادی و غیرآهنی.
-
ویژگی فنی: سیکل ساخت بسیار سریع و قابلیت بازیافت شبکه ماسه پس از تخریب، با محدودیت نسبی در تامین دقت ابعادی قطعات بسیار ظریف.
قالب ماسه رزینی
در این فرآیند، سختشدن شبکه ماسه از طریق واکنش شیمیایی کنترلشده بین رزینهای پلیمری (نظیر فوران، آلکیدی یا فنولیک) و کاتالیزورها در دمای محیط (سیستم No-Bake) صورت میپذیرد.
-
کاربرد: ایدهآل برای ریختهگری قطعات سنگین و فوقسنگین صنعتی (مانند پوسته توربینها) که نیازمند ماهیچههای حجیم هستند.
-
ویژگی فنی: استحکام مکانیکی فوقالعاده بالا پس از کیورینگ کامل، دقت ابعادی دقیق و مقاومت عالی در برابر فرسایش ناشی از تلاطم مذاب.
قالب ماسهای با چسب سیلیکات سدیم و فرآیند CO₂
یک سیستم چسبدار کاملاً غیرآلی (معدنی) است که با عبور و دمش گاز دیاکسید کربن (CO₂) از میان مخلوط ماسه و سیلیکات سدیم (آب شیشه)، به صورت لحظهای سخت و یکپارچه میشود.
-
کاربرد: ساخت ماهیچههای پیچیده و قالبگیری قطعات فولادی سایز متوسط تا بزرگ.
-
ویژگی فنی: عدم تصعید گازهای هیدروکربنی و سمی در حین تماس با مذاب، که خطر ایجاد عیب مک گازی (Gas Porosity) را در ساختار قطعه به حداقل میرساند.
قالب پوستهای (Shell Molding)
فرآیندی با دقت بالا که در آن ماسه پیشپوششدادهشده با رزینهای حساس به حرارت (ترموست)، روی یک مدل فلزی داغ (با دمای ۲۰۰ الی ۳۰۰ درجه سانتیگراد) پخته شده و پوستهای نازک، سبک و سخت تشکیل میدهد.
-
کاربرد: تولید قطعات با هندسه ظریف و تیراژ بالا نظیر میل بادامکها، قطعات شیرآلات و اجزای سیستم انتقال قدرت.
-
ویژگی فنی: ایجاد کیفیت سطح (Surface Finish) بسیار صاف که لزوم عملیات ماشینکاری ثانویه را به شدت کاهش داده و وزن سیستم راهگاهی را بهینهسازی میکند.
انواع قالبهای دائم و فلزی
قالبهای دائم، محفظههایی ماشینکاری شده با هدایت حرارتی بالا هستند که با ایجاد نرخ انجماد سریع، ریزساختاری متراکم و خواص مکانیکی برتری در قطعه نهایی ایجاد میکنند. این قالبها که عمدتاً از فولادهای ابزار گرمکار (مانند H13) یا چدنهای آلیاژی ساخته میشوند، برای تولید انبوه قطعات از جنس آلیاژهای غیرآهنی (آلومینیوم، روی، منیزیم و مس) طراحی شدهاند و استفاده از آنها در تیراژهای پایین فاقد توجیه اقتصادی است.
قالب ریژه (Gravity Die Casting)
در روش ریژه، پر شدن محفظه قالب فلزی صرفاً تحت تاثیر نیروی وزن مذاب (گرانش) و بدون اعمال هیچگونه فشار خارجی انجام میپذیرد.
-
عملکرد متالورژیکی: به دلیل عدم وجود فشار، طراحی دقیق سیستم راهگاهی و تغذیهگذاری برای هدایت آرام مذاب، خروج گازها و جبران انقباض حین انجماد بسیار حیاتی است.
-
کاربرد صنعتی: تولید قطعات نسبتاً ضخیم آلومینیومی با نیاز به استحکام بالا، نظیر سرسیلندر موتور، رینگ چرخ خودرو و بلوکهای هیدرولیک.
قالب دایکاست (Die Casting)
تزریق مذاب با فشار و سرعت بسیار بالا به درون محفظه فولادی، وجه تمایز اصلی فرآیند دایکاست نسبت به روشهای ثقلی است.
-
عملکرد متالورژیکی: اعمال فشارهای بالا (اغلب بین ۱۰ تا ۱۰۰ مگاپاسکال) باعث پر شدن لحظهای مقاطع بسیار نازک پیش از انجماد مذاب میشود و قطعهای با کمترین تخلخل در سطح به دست میآید.
-
کاربرد صنعتی: تولید انبوه و سریع قطعات پیچیده و جدار نازک از جنس آلومینیوم و روی (زاماک) با تلرانسهای ابعادی بسیار بسته که عموماً نیازی به ماشینکاری ثانویه ندارند.
سایر قالبهای فلزی در فرآیندهای خاص
علاوه بر ریژه و دایکاست، شکلدهی فلزات با استفاده از قالبهای دائم در فرآیندهای تخصصی دیگری نیز کاربرد دارد:
-
ریختهگری گریز از مرکز (Centrifugal Casting): استفاده از قالبهای فلزی دوار (معمولاً استوانهای) که با چرخش با سرعت بالا، نیروی جانب مرکز ایجاد کرده و مذاب را با تراکم بالا به دیواره قالب میچسبانند (پرکاربرد در تولید لولههای چدنی و بوشها).
-
ریختهگری پیوسته (Continuous Casting): استفاده از قالبهای مسی آبگرد (کریستالایزر) که مذاب با عبور از آنها به سرعت پوسته بسته و به صورت پیوسته در مقاطع مشخص (بیلت یا اسلب) ریختهگری میشود.
انتخاب قالب ریختهگری بر اساس نوع فلز و شرایط تولید
انتخاب نوع قالب به طور مستقیم با دمای ذوب فلز هدف و رفتار متالورژیکی آن در حین انجماد گره خورده است؛ زیرا متریال قالب باید بتواند شوک حرارتی اولیه را تحمل کرده و پایداری هندسی خود را تا پایان فاز مایع حفظ کند. شناخت دقیق نقطه ذوب فلزات، اصلیترین مرز برای تفکیک استفاده از قالبهای موقت (ماسهای/سرامیکی) و قالبهای دائم (فلزی) در خطوط تولید است.
در جدول زیر، کاربرد قالبهای مختلف بر اساس نوع فلز خلاصهسازی شده است:
| نوع آلیاژ هدف | محدوده دمای ذوب | قالبهای پیشنهادی و رایج صنعتی | محدودیت فنی قالب |
| فولاد | بسیار بالا (بیش از ۱۵۰۰°C) | ماسه رزینی، سیلیکات سدیم (CO₂)، سرامیکی | ذوب شدن و تخریب قطعی قالبهای فلزی دائم |
| چدن | بالا (۱۱۵۰ تا ۱۳۰۰°C) | ماسه تر، ماسه رزینی، ماسه پوستهای | نیاز به سیستم تغذیهگذاری پیچیده برای کنترل انقباض |
| آلومینیوم و مس | پایین تا متوسط (۶۶۰ تا ۱۰۸۰°C) | دایکاست، ریژه، ماسه تر در تناژ پایین | احتمال ایجاد تخلخل گازی در صورت عدم خروج هوا |
انتخاب قالب برای آلیاژهای آلومینیوم و غیرآهنی
این دسته از فلزات به دلیل داشتن نقطه ذوب نسبتاً پایین، کمترین تنش حرارتی را به محفظه قالب وارد میکنند. برای تولید انبوه قطعات آلومینیومی، قالبهای فلزی دائم (ریژه و دایکاست) به دلیل ایجاد نرخ انجماد سریع، ریزساختار متراکم و کیفیت سطح عالی، استاندارد صنعت هستند. استفاده از قالبهای ماسهای برای این آلیاژها عموماً به نمونهسازی اولیه یا ریختهگری قطعات با هندسه داخلی بسیار پیچیده (که نیازمند ماهیچهسازی است) محدود میشود.
انتخاب قالب برای فولاد
فولادها دارای بالاترین دمای ذوب در میان فلزات پرکاربرد صنعتی هستند و انقباض حجمی شدیدی حین گذر از فاز مایع به جامد تجربه میکنند. استفاده از قالبهای فلزی (دائم) برای ریختهگری فولاد غیرممکن است، زیرا قالب پیش از قطعه ذوب میشود. برای این منظور، قالبهای موقت و مستحکم مانند ماسه رزینی و فرآیند CO₂ با استفاده از ماسههای دیرگداز (مثل کرومیت برای نقاط پرحرارت) تنها راهکار مهندسی و ایمن محسوب میشوند.
انتخاب قالب برای چدن
آلیاژهای چدن (خاکستری و داکتیل) به دلیل داشتن سیالیت بالا، به راحتی مقاطع نازک قالب را پر میکنند. برای خطوط تولید انبوه قطعات خودرویی چدنی (نظیر دیسک ترمز یا منیفولد دود)، خطوط مکانیزه قالب ماسه تر (Green Sand) اقتصادیترین انتخاب است. برای تولید قطعات فوقسنگین چدنی یا قطعاتی که نیازمند پایداری ابعادی بسیار سختگیرانهای هستند، سیستمهای ماسه رزینی (No-Bake) جایگزین ماسه تر میشوند.
مقایسه قالبهای ریختهگری از نظر فنی و اقتصادی
ارزیابی فنی و اقتصادی روشهای مختلف، یافتن نقطه تعادل میان هزینههای سنگین ابزارسازی اولیه و کاهش هزینههای پسپردازش (نظیر ماشینکاری ثانویه) است. انتخاب مهندسیشده قالب، تضمینکننده حاشیه سود نهایی قطعه در خطوط تولید خواهد بود.
برای درک بهتر تفاوتهای عملکردی، جدول زیر یک نمای کلی از مقایسه این روشها ارائه میدهد:
| معیار مقایسه | قالب ماسه تر (موقت) | قالب رزینی/پوستهای (موقت پیشرفته) | قالب دایکاست/ریژه (دائم فلزی) |
| هزینه ابزارسازی اولیه | پایین | متوسط | بسیار بالا |
| توجیه اقتصادی تیراژ | پایین تا متوسط | متوسط تا بالا | منحصراً تولید انبوه |
| دقت ابعادی | پایین (نیاز به ماشینکاری) | بالا | بسیار بالا (کاهش قطعی ماشینکاری) |
| کیفیت سطح (Surface Finish) | خشن و زبر | نسبتاً صاف و یکدست | بسیار صاف و صیقلی |
هزینه ساخت قالب و تیراژ تولید
در قالبهای فلزی دائم (ریژه و دایکاست)، هزینه اولیه طراحی، ماشینکاری فولاد و عملیات حرارتی قالب بسیار سنگین است. اما با افزایش تیراژ تولید به صدها هزار قطعه، این هزینه سرشکن شده و تولید به شدت اقتصادی میشود. در نقطه مقابل، قالبهای ماسهای هزینه اولیه مدلسازی پایینی دارند و برای تولیدات دستهای، نمونهسازی یا تیراژهای محدود کاملاً منطقی هستند.
دقت ابعادی و نیاز به ماشینکاری
روشهای دایکاست و قالب پوستهای بالاترین دقت ابعادی و تلرانسهای بسته را فراهم میکنند که لزوم انجام تراشکاری یا فرزکاری را به صفر نزدیک میکند. قطعات خروجی از قالب ماسه تر معمولاً دارای انحرافات ابعادی بیشتری هستند و برای رسیدن به سایز نهایی و تلرانسهای مهندسی، قطعه نیازمند ماشینکاری ثانویه گستردهتری خواهد بود.
کیفیت سطح و پیچیدگی هندسی
دستیابی به یک Surface Finish مطلوب و بدون زبری، ارتباط مستقیمی با دانهبندی ذرات قالب و نوع بایندر دارد. در حالی که قالبهای دائم فلزی سطوحی براق و یکپارچه تولید میکنند، ایجاد هندسههای بسیار پیچیده، آندرکاتها و حفرات کور داخلی تنها از طریق انعطافپذیری ماهیچهگذاری در قالبهای موقت (مانند سیستمهای رزینی یا فرآیند CO₂) و قالبهای نیمهدائم امکانپذیر است.
سرعت تولید و عمر قالب
سیکل تولید در قالبهای فلزی دائم به دلیل هدایت حرارتی بالای فلز و انجماد فوقسریع مذاب، بسیار کوتاهتر از روشهای ماسهای است. با این حال، عمر این قالبها به دلیل خستگی حرارتی (Thermal Fatigue) محدود است. در قالبهای موقت، اگرچه برای هر قطعه باید یک قالب جدید ساخته شود، اما با راهاندازی خطوط تماماتوماتیک (مانند دستگاههای دیزاماتیک)، سرعت تولید به ارقام خیرهکنندهای در ساعت میرسد.
نقش پوششهای نسوز در کیفیت قالب و قطعه ریختهگری
پوشش نسوز یک سد محافظ فیزیکی و حرارتی است که روی دیواره داخلی محفظه قالب اعمال میشود تا از واکنش مستقیم و مخرب مذاب با متریال پایه قالب جلوگیری کند. اعمال یک لایه کوتینگ ریختهگری استاندارد، مقاومت سطح قالب را در برابر شوک حرارتی ناشی از ورود ناگهانی و متلاطم مذاب به شدت افزایش داده و عیوب سطحی نظیر ماسهسوزی (Sand Burn-on) و نفوذ فلز را مهار میکند. بر اساس تجربههای مهندسی در فارس ریزان مواد، دستیابی به یک سطح کاملاً صاف در قطعات سنگین، بدون استفاده از پوشش مناسب عملاً غیرممکن است. برای بررسی دقیقتر ترکیبات نسوز، پایههای حلال و انتخاب محصول متناسب با آلیاژ، جزئیات کامل را در صفحه تخصصی پوشانهای ریختهگری مطالعه نمایید.
چگونه بهترین قالب ریختهگری را انتخاب کنیم؟
انتخاب بهینه سیستم قالبگیری نیازمند ارزیابی دقیق شرایط متالورژیکی آلیاژ، حجم تولید و تلرانسهای مجاز نقشهکشی است. تهیه یک چک لیست انتخاب قالب مهندسیشده، به واحدهای صنعتی کمک میکند تا از هدررفت بودجه در بخش ابزارسازی و تحمیل هزینههای سنگین ماشینکاری ثانویه جلوگیری کنند. اصلیترین فاکتورهای تصمیمگیری، یافتن نقطه تعادل اقتصادی بین هزینه اولیه ساخت قالب و دقت ابعادی مورد انتظار در خروجی نهایی است.
جدول راهنمای تصمیمگیری سریع (Decision Framework) زیر، یک جمعبندی کاربردی برای انتخاب روش مناسب بر اساس متغیرهای کلیدی پروژه ارائه میدهد:
| شرایط پروژه (نوع فلز / تیراژ) | محدودیت یا اولویت اصلی سیستم | انتخاب اول (بهترین تطابق فنی و اقتصادی) | انتخاب جایگزین |
| فولاد / تیراژ پایین تا متوسط | تحمل دمای ذوب بسیار بالا و کنترل انقباض | قالب ماسه رزینی (No-Bake) | سیستم سیلیکات سدیم (CO₂) |
| چدن / تیراژ بالا (مثلاً قطعات خودرو) | سرعت تولید حداکثری و کاهش هزینه تمامشده | قالب ماسه تر در خطوط مکانیزه (Green Sand) | ماسه پوستهای (در صورت نیاز به دقت سطحی) |
| آلومینیوم و روی / تیراژ بسیار بالا (انبوه) | تلرانس ابعادی بسیار بسته و حذف ماشینکاری | قالب دایکاست (تزریق تحت فشار بالا) | قالب ریژه (برای قطعات با ضخامت بالا) |
| آلیاژهای غیرآهنی / نمونهسازی یا تیراژ کم | به حداقل رساندن هزینه مدلسازی و ابزارسازی | قالب ماسه تر | قالب ماسه رزینی |
تامین تخصصی مواد اولیه قالبگیری در فارس ریزان مواد
طراحی و انتخاب دقیق سیستم قالبگیری تنها نیمی از مسیر موفقیت در تولید قطعات استاندارد متالورژی است؛ پایداری این سیستم در برابر شوکهای حرارتی و فشار متالوستاتیک مذاب، مستقیماً به کیفیت مواد پایه و افزودنیها بستگی دارد. شرکت فارس ریزان مواد به عنوان تامینکننده تخصصی ملزومات ریختهگری، سبد کاملی از بایندرهای پیشرفته (رزینها و چسبها)، ماسههای صنعتی و پوششهای نسوز تخصصی را برای انواع خطوط تولید قطعات آهنی و غیرآهنی ارائه میدهد.
برای دریافت مشاوره فنی پیرامون انتخاب سازگارترین مواد اولیه با شرایط حرارتی و هندسی قالبهای خود، و همچنین بهینهسازی اقتصادی فرآیندهای ماهیچهسازی و قالبگیری، با کارشناسان مهندسی فروش فارس ریزان مواد تماس بگیرید. تیم پشتیبانی فنی ما آماده ارائه راهکارهای عملیاتی برای کاهش درصد ضایعات و ارتقای کیفیت سطح قطعات در خطوط تولید شما است.
